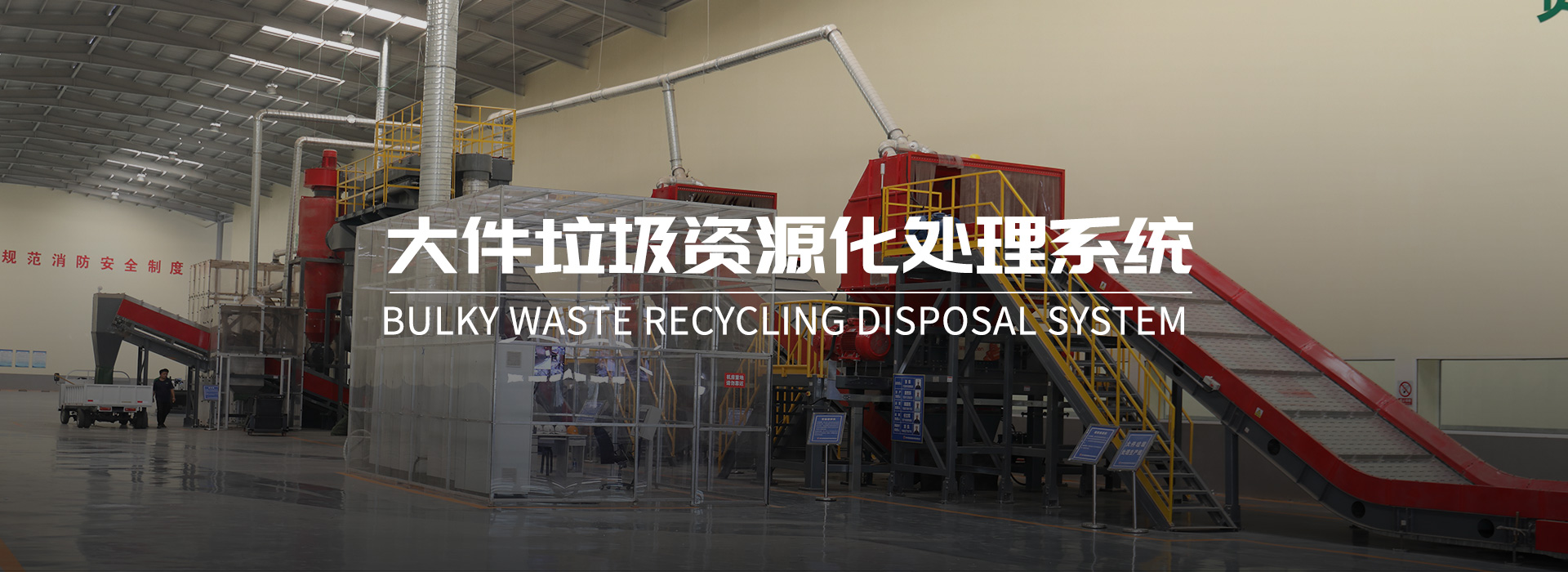

大件垃圾资源化处置系统

Bulky Waste Shredding Disposal

2010年,由住建部出台的有关大件垃圾处理的管理办法《大件垃圾搜集和利用技术要求》(GB/T25175-2010) 正式发布。自2017年起,北京、上海、深圳等国内各大城市也开始相继出台有关大件垃圾处理的管理办法。在当前垃圾分类大背景下,这些管理办法的制定使大件垃圾处理的市场环境日益规范,而大件垃圾处理的应用也越来越受到社会的广泛关注。

大件垃圾是指重量>5kg或体积>0.2m³或长度>1m,整体性强且需要拆解后再利用或处理的废弃物;常见的分类有床垫、沙发、废家具、废家用电器等。这些数量庞大的大件垃圾具有回收处理技术要求高、资源化潜力大的特点。

斯瑞德向市场提供大件垃圾资源化处置系统,上料方式可选抓斗进料、链板上料、整车倾倒;出料可配置除铁器,可对接堆料仓、压缩车或普通货车。

斯瑞德重点研究、解决了大件垃圾破碎的若干重大问题:挂料问题、破碎力度问题、粉尘泄露问题等。新型的刀具结构、变速撕裂程序、主轴表面处理解决了挂料问题,消除大件破碎系统顽疾。全系统密闭性强,破碎机与输送机钣金采用重叠、扣合、胶封的方式,集合脉冲除尘系统。

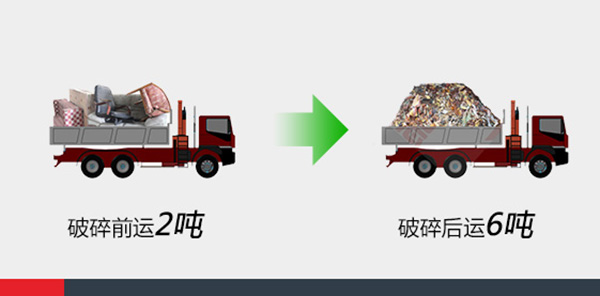

减低运输成本

提高终端处置转运效率、降低运输成本

斯瑞德大件垃圾处理系统

节约人工成本

替代人工拆解,提高处置效率及安全性

斯瑞德大件垃圾处理系统

资源综合利用

实现自动分选,达到资源化利用要求

斯瑞德大件垃圾处理系统
斯瑞德大件垃圾处理系统

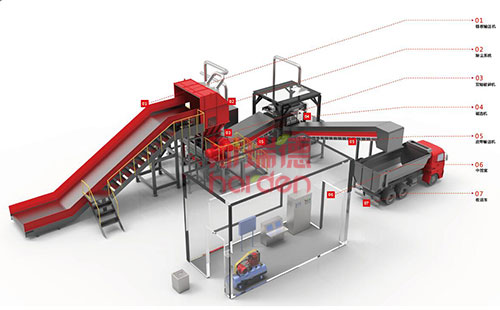

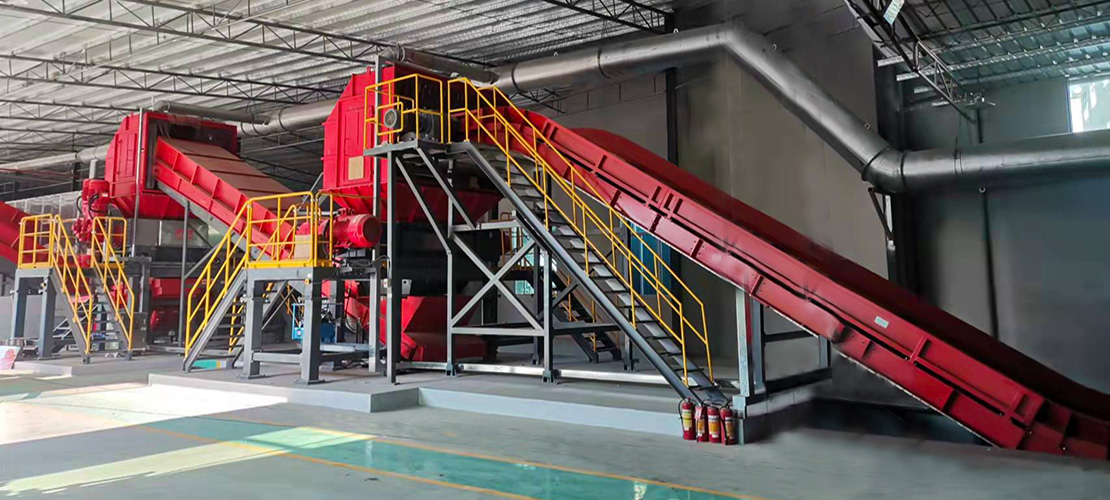

大件垃圾资源化处置系统 A

此方案主要适用于混合型大件垃圾的快速减容处理,其紧凑合理的布局及全程密封结构搭配负压除尘的设计,能够充分有效地抑制粉尘泄漏,实现无尘化工作环境;核心设备为电机驱动双轴剪切式破碎机,独特的破碎剪切方式可轻松将任意类型的大件垃圾进行快速破碎,具有处理量大、性能稳定、维护方便等特点,其多重密封的结构设计还可保证设备在恶劣环境下长期稳定运行。

  • 链板输送机、除尘系统、双轴破碎机
  • 磁选机、皮带输送机、中控室
  • 收运车
斯瑞德大件垃圾处理系统

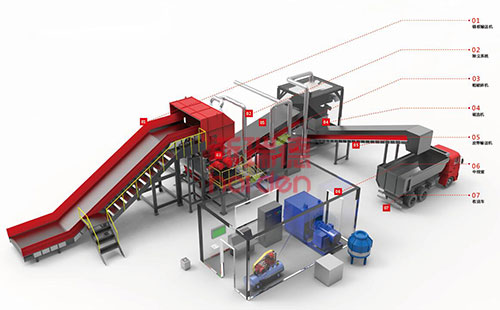

大件垃圾资源化处置系统 B

此方案采用大型粗破碎机作为核心设备,具有超大有效破碎空间,破碎能力强劲的优势,可同时破碎多件不同种类大件垃圾;多种运行模式,可针对不同物料属性进行控制程序设定,将大件垃圾进行更加充分的打散破碎处理,达到除铁更精细、减容更显著的效果;全程密封结构搭配两套负压除尘的设计,能够充分有效地抑制粉尘泄漏,实现无尘化工作环境。

  • 链板输送机、除尘系统、粗破碎机
  • 磁选机、皮带输送机、中控室
  • 收运车
斯瑞德大件垃圾处理系统

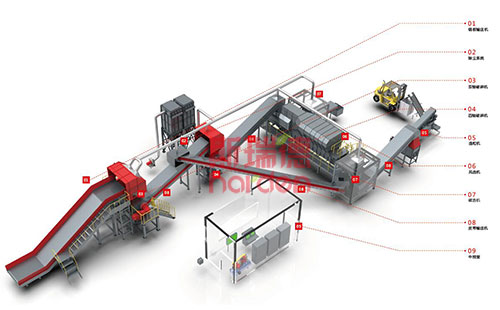

大件垃圾资源化处置系统 C

此方案主要适用于大批量废旧床垫、沙发的分类资源化处理,通过双轴剪切式破碎机与四轴剪切式破碎机的两级破碎处理过程,将破碎后的物料经过风选、磁选以及造粒等精细化处理工艺流程,使大件垃圾中的铁质金属与可燃物质充分分离,实现资源回收利用;整套自动化系统可完全取代人工拆解,生产效率明显提升,且回收价值更高,实现了将垃圾处理从“无害化”向“资源化”发展的蜕变。

  • 链板输送机、除尘系统、双轴破碎机
  • 四轴破碎机、造粒机、风选机、磁选机
  • 皮带输送机、中控室

核心设备展示

Product Parameters

大件垃圾资源化处置系统

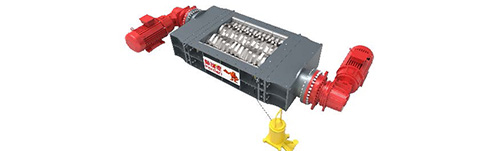

双轴撕碎机

破碎所采用的智能双轴电机剪切式破碎机具备低转速、大扭矩等特性,能够适应各种类型大件垃圾的破碎工作并保证长期稳定运行;刀具采用欧洲进口高合金钢,具有高强度、高韧性、耐磨性强、抗冲击能力强等特点,可反复堆焊修复,后期维护保养成本低;整体模块化组装结构,可实现快速拆装,维护保养方便,维修周期短。

大件垃圾资源化处置系统

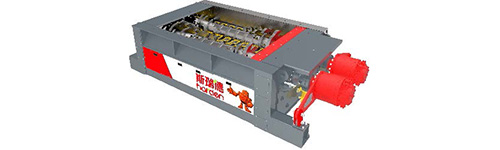

双轴液压粗破碎机

破碎所采用的智能双轴液压粗破碎机,具有超大有效破碎空间,可同时投入多件多类型大件垃圾进行破碎处理;独有控制程序设计能够对不同类型大件垃圾的处理设定不同的运行模式,使破碎效果达到减容最大化及效率最优化;核心部件为原装进口国际品牌,故障率低,运行稳定;刀具、破碎箱体内壁及主轴都有耐磨涂层,修复周期时间更长,维护成本更低。

大件垃圾资源化处置系统

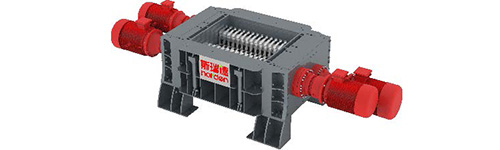

四轴撕碎机

四轴机采用双主轴与双副轴组成的三组剪切破碎区域,提高了破碎效率,每一条轴通过独立电机驱动,并设置了过载保护,底部安装筛网结构,筛网可按客户对出料尺寸要求定制,出料颗粒度细小均匀,为后续分选工艺提供良好的条件;筛网为可升降式结构,拆装维护方便。

大件垃圾资源化处置系统

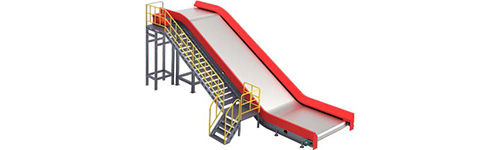

输送机

进料输送机采用合页式镀锌链板传送,抗冲击力强、承载力大、耐磨性强。出料输送机采用卡扣式密封罩结构,密封效果好、拆装简单、清理方便。设备机架的材料表面经过除锈处理,可满足设备处于垃圾污染等特殊环境下长期运行的防腐要求,具有远程启停、急停、速度、过载等智能控制功能。

大件垃圾资源化处置系统

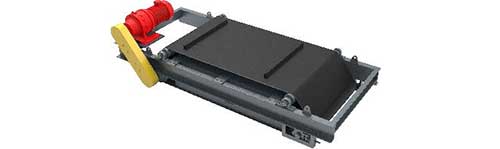

磁选机

磁选机类型为永磁自卸式,能高效去除铁金属。一方面金属可回收再生利用,另一方面减少金属进入后端处置环节,以免影响其他设备的使用效果。同时为避免灰尘外溢,磁选机外围增加封板形成密闭空间,密闭空间顶部设置除尘接口,通过除尘器将灰尘过滤达标后再进行排放。

大件垃圾资源化处置系统

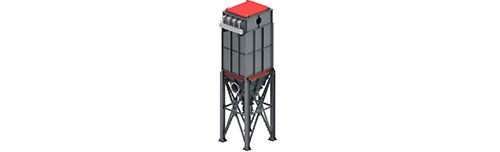

除尘器

由于破碎和输送过程中可能产生扬尘污染,不同方案类型可选择配置自动脉冲滤筒式除尘器或布袋除尘器对系统中产生的灰尘通过管路进行集中收集,有效改善工作环境,保护工作人员及设备。

大件垃圾资源化处置系统

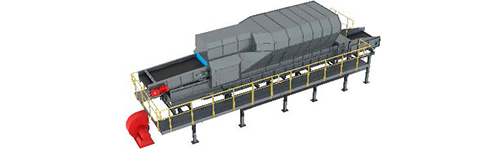

风选机

根据破碎后物料的重力特性结合风力进行分选,质量重的物质直接掉落到分离器的底部,质量轻的物质通过鼓风机空气流吹送至后端输送机,替代人工分选,高效实现轻/重物质分离,为最终打包机\造粒机设备运行的稳定性和成品质量提供了前提保证。

大件垃圾资源化处置系统

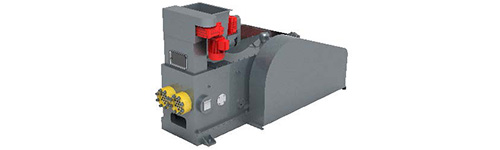

造粒机

造粒机是用于对末端轻质物料进行RDF颗粒成型的设备,通过高速冲压原理可将物料挤压成型为RDF颗粒, 颗粒具有密实度高, 不容易松散的特点 ;RDF颗粒大小由模具孔大小决定,可按用户使用要求进行设计;造粒机冲杆使用硬质合金钢材质,经过热处理提高表面硬度与耐磨性,从而延长其使用寿命。

大件垃圾资源化处置系统

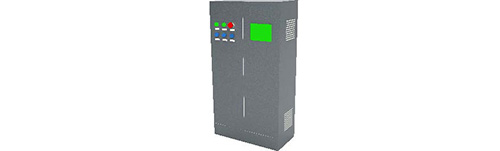

电控系统

主控柜与操控平台相互独立,触摸屏+按钮操控模式,人性化界面设计,操作简易;全自动模式可实现无人化操作,手动模式可控制单台设备运行,根据实际需要可随时选择不同模式进行操作。声光报警、故障可视化、设备维护自动提醒等智能化功能,轻松便捷处理故障及维护保养工作。全覆盖视频监控装置,可与中控系统进行通讯,实时监控设备运行状态。

大件垃圾资源化处置系统

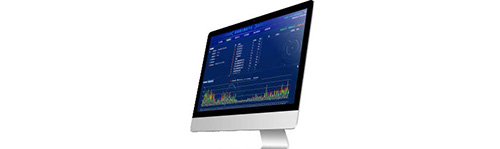

远程数据分析

斯瑞德建立了以中心数据库为核心设备监控与诊断系统,能准确提供设备实时工作画面;构件自动化专家系统,为故障诊断,高效节能、高效决策提供依据;建立面向服务的设备信息提醒与预警的消息推送系统,保证设备的定期维护与保养,对设备的违规操作与使用以及故障发出预警。

大件垃圾资源化处置系统处置领域

Bulky Waste

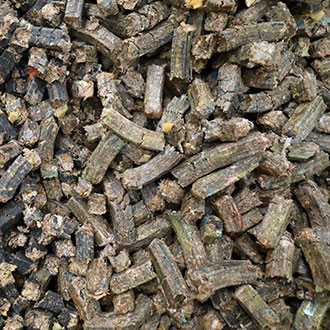

大件垃圾资源化处置系统产出

客户可联系到厂试料

大件垃圾资源化处置系统客户案例

Customer Case

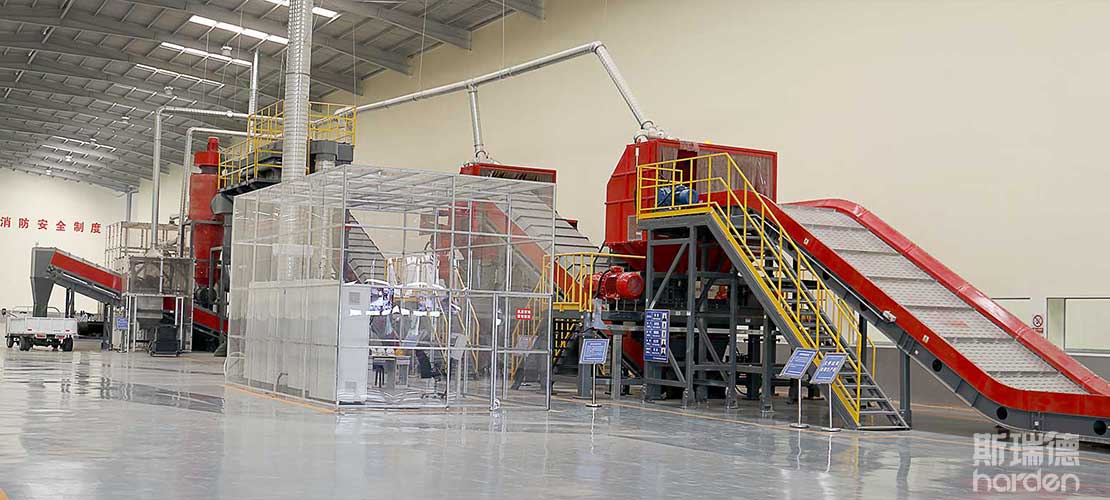

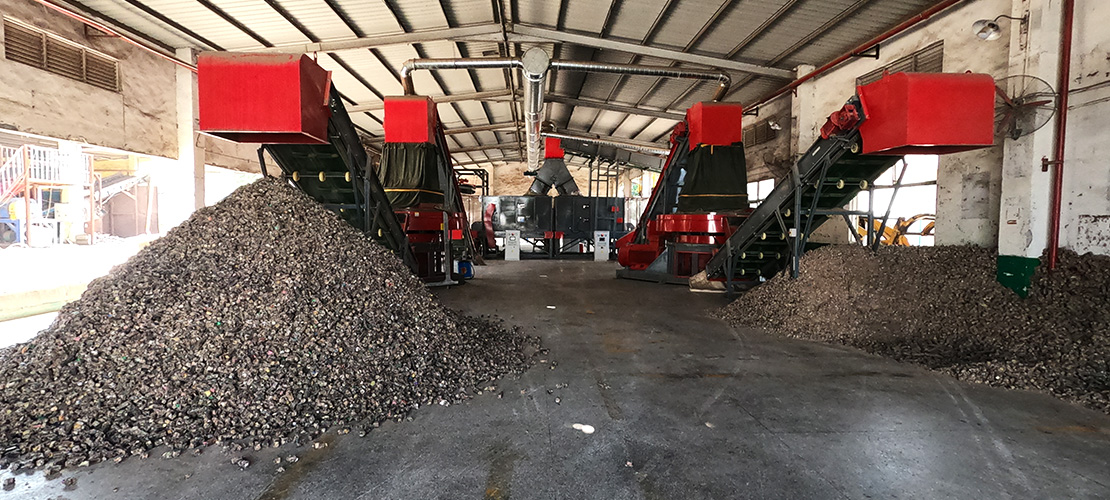

大件垃圾处理系统案例

北京大兴区大件垃圾资源化利用项目

大件垃圾处理系统案例

福建省福州市大件垃圾及园林垃圾综合处理项目

大件垃圾处理系统案例

江苏省苏州市大件垃圾处理项目
