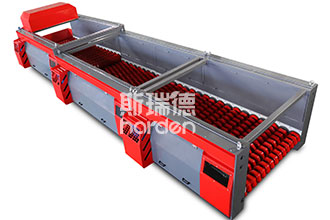

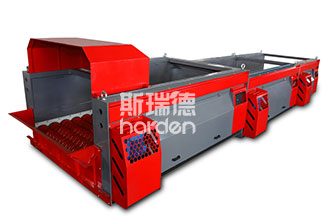

多角盘动力筛分机

Polygonal disc power sieving machine

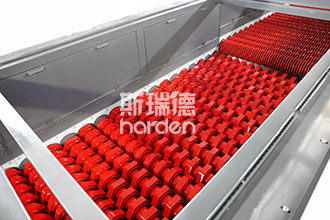

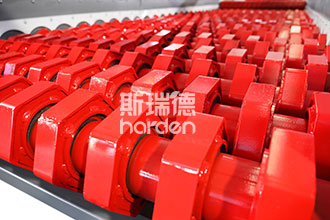

斯瑞德筛分机通过碟盘的滚动把不同尺寸和形然状进行分离的分选设备,调节碟盘的间隙,可以达到分离尺寸相差较大的物料。该设备工作时,物料在旋转的多角盘受料面被击打散开并做跳跃翻滚运动,所有多角盘随辊子一起同向转动,使多角盘上的垃圾实现水平运动,垃圾在运动过程中粒径小于盘片间隙的物料从多角盘侧面缝隙中漏掉,从而实现筛分功能。

通过配置变频器盖板多角盘轴转速,筛网粒径可以在一定范围内调节。筛网孔由旋转的多角盘和隔套配合形成,多角盘的旋转使筛网孔处于动态变化过程中避免筛网堵塞。

产品结构

product structure

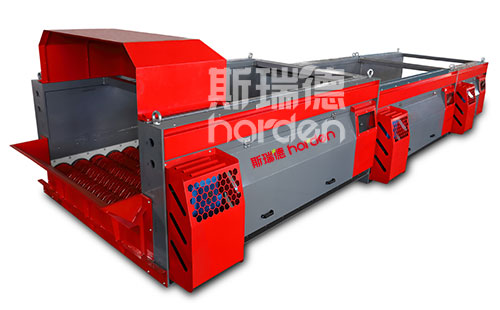

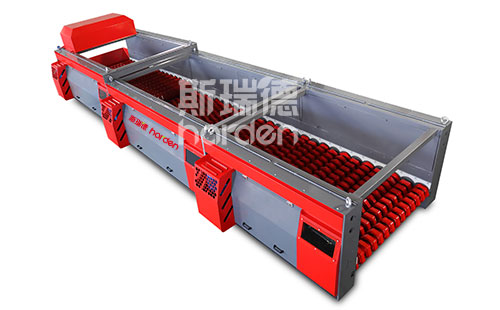

斯瑞德筛分机

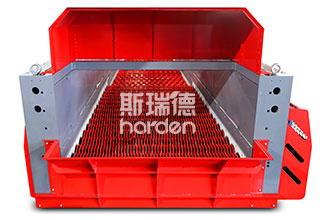

多角盘动力筛分机主要结构.

具体设备如下:

  • 动力装置(电机、链条、链轮等)
  • 多角盘轴组件
  • 机架
  • 进料挡板
  • 外侧上封板
  • 链条维护门
  • 上盖板组件


产品优点

product advantages

①  处理量大,占地总面积非常小。

②  筛孔可以根据物料和筛分目的,10-200mm间调整。

③  采用六角或八角弧形碟盘模块化的设计,可以按照用户的要求来选择合适的模块数量,维修方便。

④  高速旋转的六角或八角盘,可以形成对物料的高频撞击,将粘着于物料上的粉尘或泥土与物料分离,提升物料表面干净度。

⑤  高频六角或八角盘筛驱动物料弹跳通过,可尽量减少细长条状物料由筛孔漏出,相比滚筒筛筛分效果更好。

⑥  专利多层套筒防物料卡死设计,针对大筛孔增加专利防缠绕设计,可避免硬质物料卡机或柔性长条物料缠绕。

⑦  处理量是相同体型大小的传统式滚筒筛的4倍,筛分效果效率更是滚筒筛的1.5倍。

⑧  采用变频无极变速控制的方式,能耗非常低,并且安全性能高,处理量可以按照用户的需求进行调整。

⑨  选用耐磨损链轮链条,链式联动,独特性的拉紧链条设计,运作起来更为稳定。

⑩  适用于各种各样的固体废弃垃圾。

筛分机应用范围

Screening machine application range

筛分效果

Screening effect

技术参数

Technical Parameters

型号:SDS1640

筛分面积:约1570*4000m
理论筛分孔径 :80mmh
轴组件数量:20组
主轴材质:合金钢
电机功率:7.5KW-变频电机
轴组件额定转速:150rpm
隔套层数:2层
多角盘角数量 :6角
外形尺寸:4.9*2.4*2.3m
总质量:4250kg
